はじめに
1970年代後半から1980年代初頭にかけて登場した カワサキ Z750-D2／Z750-D3、通称 Z750FX。
Zシリーズの中でも、当時の輸出仕様Z1000Mk2の国内向けモデルとして高い人気を誇り、現在でもコアなファンやレストア愛好家の間で根強く支持されています。
しかしながら、発売から40年以上が経過し、純正パーツの入手が難しくなっているのも現実です。特にエンジンの心臓部ともいえる キャブレター は、消耗品の集合体であり、メンテナンスやリペアには部品番号（パーツナンバー）の正確な把握が欠かせません。
このブログでは、Z750FX（D2・D3）のキャブレターに関する部品番号や部品名を整理し、オーバーホールや修理に役立つ情報をまとめてご紹介します。
「純正の番号が知りたい」「リペアキットの選び方に迷っている」という方の参考になれば幸いです。
よく使う道具
バイク整備に便利な道具をご紹介します。いざという時に手元に無いと購入までに時間がかかってしまいますので、可能であれば事前に用意しておきましょう。
修理に出すと工賃として数万円～数十万円は当然のようにかかってきますので、そのお金を道具に向けて、自分で直してしまいましょう！そっちの方が確実にバイクに対する理解と愛が深まりますよ！
海外（ドイツやスイス）の工具メーカーに憧れてしまいがちですが、国内にもVESSEL（ベッセル）や京都機械工具（KTC）、TONEなど、高い強度でガタが少なく、しかも高すぎない優れたメーカーがあります。
廉価品の工具は、がたつきが大きく、すぐに曲がったり折れたりするので避けましょう。
ドライバー
バイク整備で使うプラスドライバーは、#2（2番）が最も汎用的で必須でカウルやハンドル周りなど幅広く対応できます。#3（3番）はエンジン回りなど力が必要な場面に便利で、#1（1番）はメーターや電装系の小ネジ用です。
マイナスは長いものが便利ですが、セットで持っている方が様々ないシーンに対応できます。
短いプラスドライバーは、フロートチャンバーを外すときに便利です。
電動ドライバー
電動ドライバーがあるとボルトの数が多いケース類の開閉が格段に速くなります。インパクトドライバーだと大きくて重すぎるので「ベッセル」の電ドラボールがおすすめです。USBのタイプにご注意ください。
キャブドライバー
キャブ調整は、先端が薄い特殊なマイナスでないと調整できないことが多いです。
ソケットレンチ
ソケットレンチは、使う頻度が一番高いかもしれませんので良いものを。
メガネレンチ
一般的にバイク整備では27mmまであれば十分だと思います。ホイールをトルクレンチで締めるとき、反対側のボルトの押さえにも使います。
ラチェットめがねレンチセット
ソケットレンチが使えない場所に使います。
ケースがあると片付けが楽になります。
私は廉価品セットの10mmが折れたので、別途TONEの10mmに買い換えました。
プラグレンチ
おすすめの組合せは、1. 安くて強いTONEのプラグソケット（18mm、差込角9.5mm）と2. 確かな品質のKTCのユニバーサルジョイント9.5mmです。
- トネ(TONE) プラグソケット(6角・マグネット付) 3P-18S 差込角9.5mm(3/8") 二面幅18mm ソケットにもラチェットにも対応。
- 京都機械工具(KTC) ユニバーサルジョイント 9.5mm (3/8インチ) BJ3-H
六角棒レンチセット
廉価品が折れたのでKTCのものを買いました。KTCの鍛造品は丈夫なので信頼して使っています（まだ折れたことはありません）。
シンプルでコンパクトなケースもGood！
ラジオペンチ
キャブレターのワイヤーやフューエルホースクリップを外すときなどに便利です。
私は廉価品の先端を曲げてしまいました。その後KTCに買い換えました。
T型レンチ
私が持っている唯一の高級工具は、KTCネプロスのT型レンチです。
力も入りやすいし、クルクル回るし、先端が薄くてかっこいいです。
シートやカバー類を外すときに多用しています。
8ｍｍ、10ｍｍ、12ｍｍがあればＯＫです。
4連同調バキュームゲージ＆ガソリンサブタンク
ノギス
フューエルホースや、ビス、ナットなどの汎用品を購入したいとき、ノギスがあれば同様のサイズの製品をアマゾンやホームセンターで安く買える可能性があります。
こちらは丈夫で精度も高く、ケース付きでお買い得です。
ピックツール
ワイヤーやスプリングをひっかけるときに重宝します。
安物は強度がなくてすぐに曲がってしまいますので、PB SWISS TOOLSがおすすめです。
その他備品
パーツクリーナーやロールタオルはたくさん使いますので常にストックを置いておきましょう。
潤滑剤で最高峰のベルハンマーは、ひとつ持っておくと固着した金属もつるりと動くので重宝しますよ。

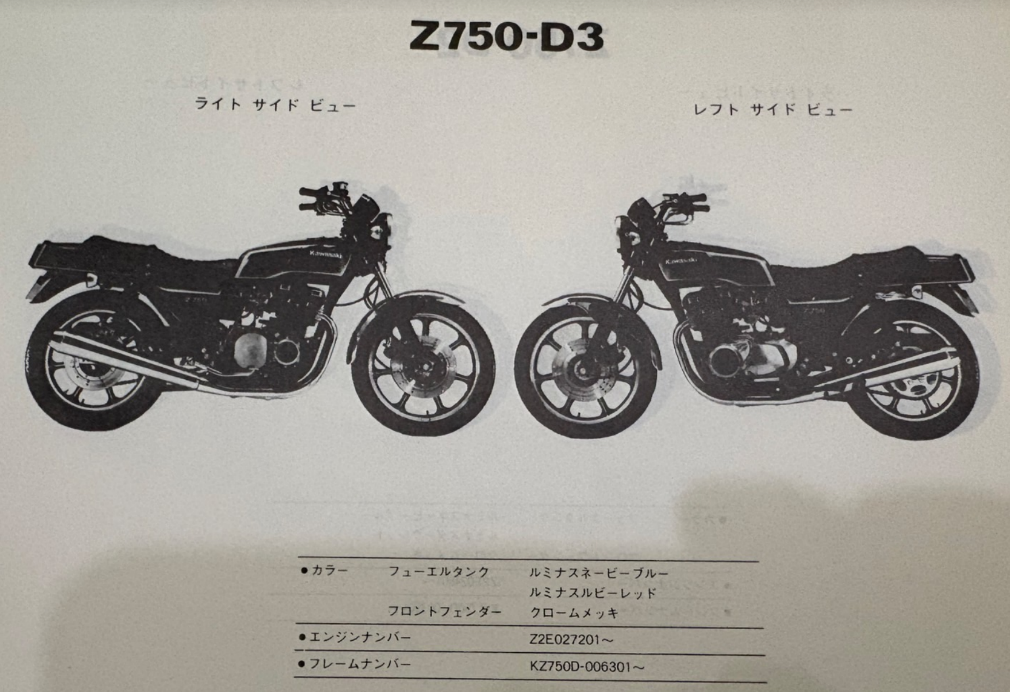

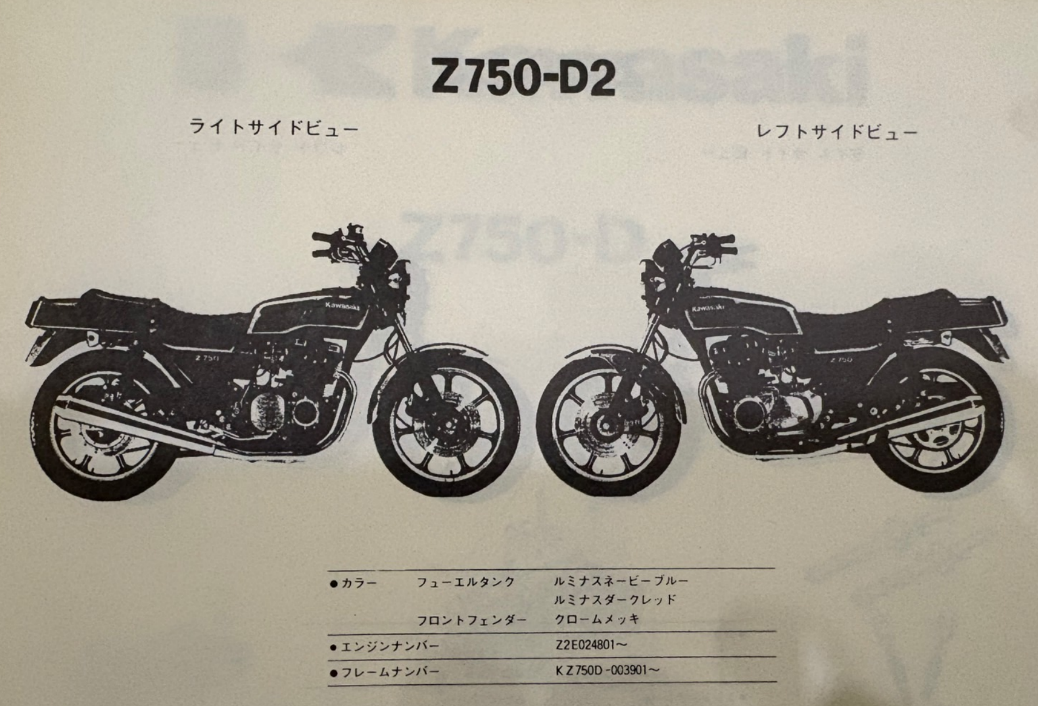

エンジンナンバー、フレームナンバー

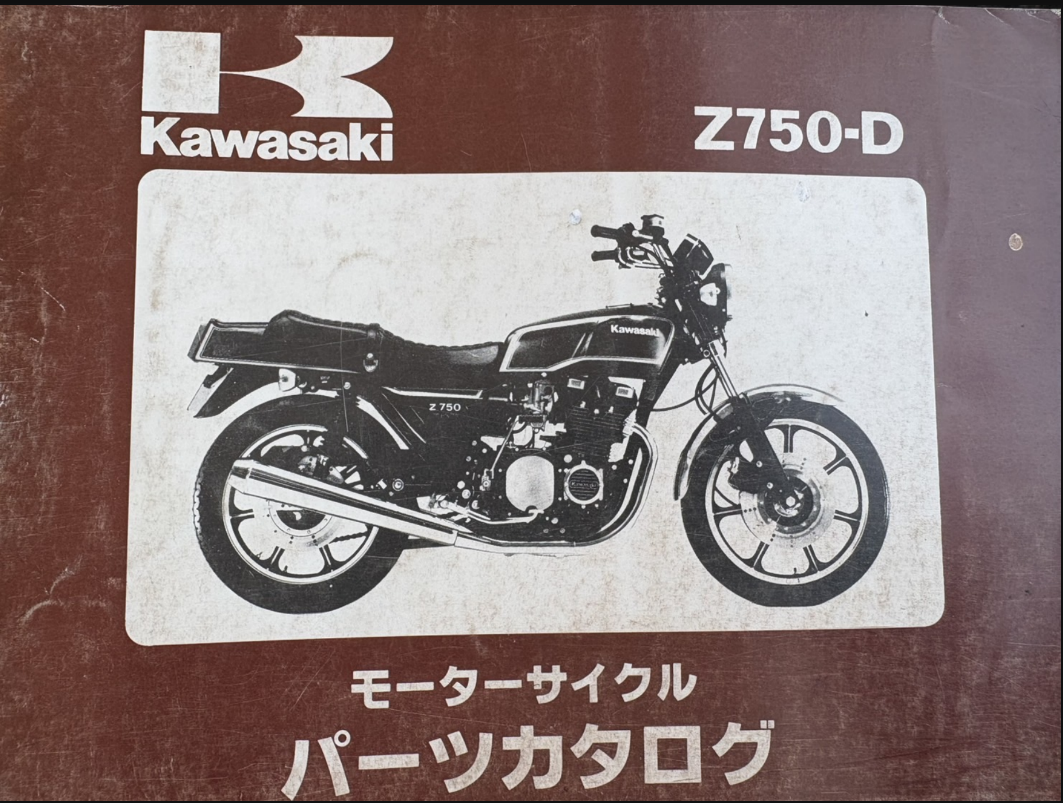

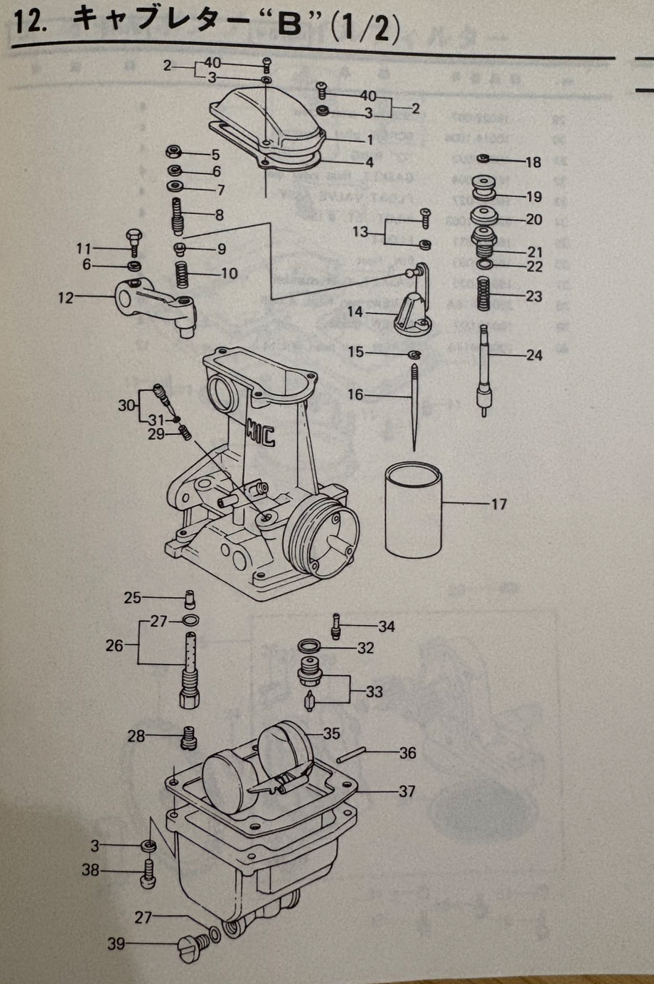

キャブレターのパーツカタログ
以下には、Z750-Dのキャブレター関連部品が多数記載されています。代表的なものをいくつかご紹介します。
-

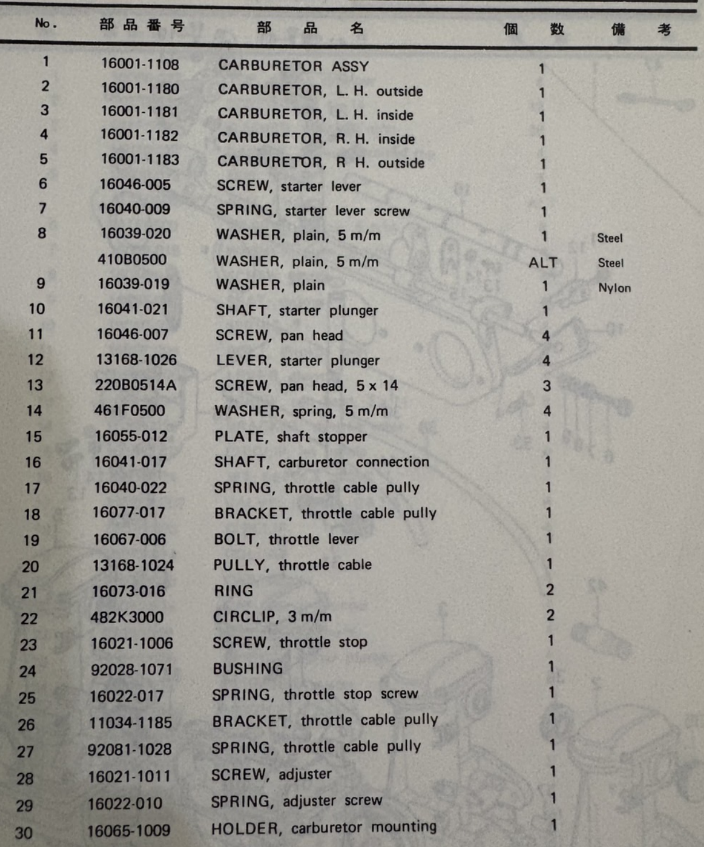

キャブレター本体関連：キャブレターASSY、キャブレター左右（内・外）、キャブレターマウントホルダーなど
-
操作系部品：スタータープランジャーシャフト、スタータープランジャーレバー、スロットルケーブルプーリー、スロットルレバー・ケーブルブラケットなど
-

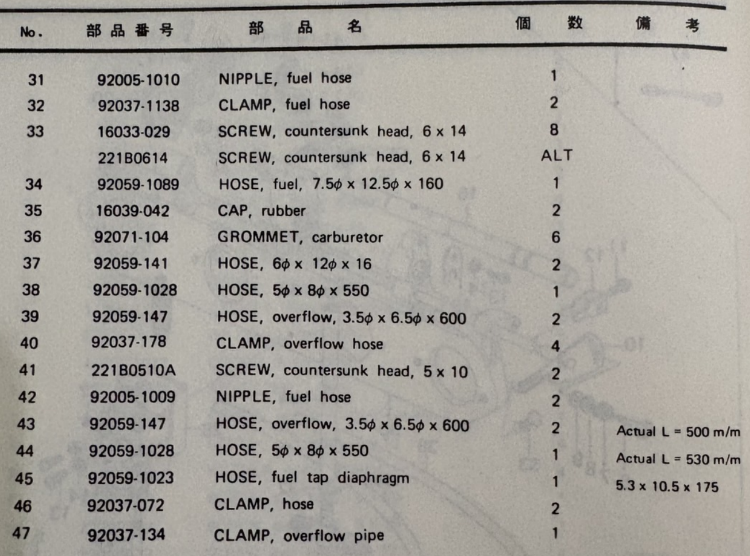

燃料・ホース類：燃料ホースニップル、燃料ホース、オーバーフローホース、ホースクランプ、ラバーキャップ、グロメットなど
-
混合気系・ニードル関連：ミキシングチャンバーキャップ、ジェットニードル（5CN8）、スロットルバルブ、ニードルジェット（O-5）、メインジェット（#95～#102.5R）、パイロットジェット（#15）など
-

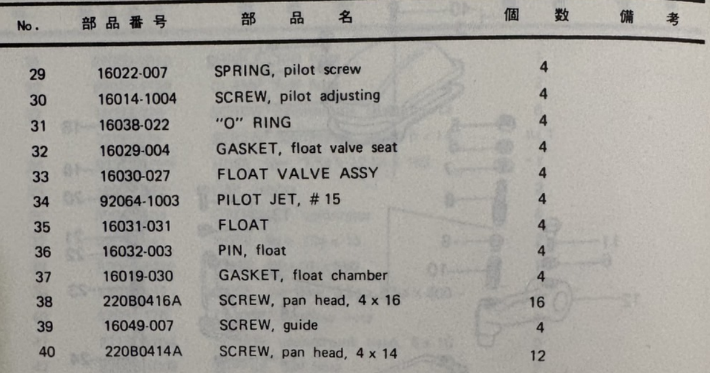

フロート系部品：フロートバルブASSY、
フロート、フロートピン、フロートチャンバーガスケットなど
キャブレター整備のコツ（詳説）
① 取り外しのポイント
-
燃料を止める
燃料コックを必ず OFF にし、できればホースを外す前にキャブ内のガソリンを抜いておきます。 -
タンク・シートの取り外し
作業スペースを確保するため、タンクとシートを外します。タンクは取り外し前にホースやコック周りをチェックし、劣化していれば同時交換を検討します。 -
キャブの取り外し
-
エアクリーナーボックス側のバンドを緩める
-
インシュレーターをヒートガンなどで軽く温めると外しやすい
-
スロットルワイヤーを外す際は遊び調整ナットの位置を記録しておくと復元が楽です。
-
-
ホース類の確認
燃料ホースやオーバーフローホースは固くなっている場合が多いため、外す際に裂けやすいです。交換前提で慎重に扱いましょう。
② 清掃・交換のポイント
-
フロートチャンバーの分解
ビスを外してフロートチャンバーを開けると、 -
ジェット類の清掃
-
キャブクリーナー液に浸け置きした後、パーツクリーナー＋エアブローで内部を貫通確認
-
細い針金で突くと穴を拡大・変形させるため厳禁
-
メインジェットやパイロットジェットはサイズ刻印が消えていないか確認
-
-
ガスケット・Oリング交換
ゴム類は硬化・縮みで密閉性が失われるため、オーバーホール時は必ず交換。リプロ品やオーバーホールキットの使用がおすすめ。 -
フロート高さ調整
サービスマニュアル指定値をゲージで測定。燃料供給が多すぎる／少なすぎる原因になります。
③ 取付け・調整のポイント
-
組み付け時の注意
-
Oリングやガスケットには、ガソリン対応グリス（シリコングリスなど）を薄く塗布すると組み付けやすく、気密も保ちやすい
-
ネジは対角線上に締め、均等にトルクをかける
-
-
スロットルワイヤー調整
-
遊びは 2～3mm 程度が目安
-
遊びが大きすぎるとレスポンス悪化、小さすぎるとアイドル回転上昇やワイヤー断線の原因に
-
-
燃料漏れ確認
ガソリンを流して フロートバルブ・ガスケット部からの漏れがないか必ず確認 -
エンジン始動とアイドル調整
-
始動後、チョークを戻してアイドリングを安定させる
-
アイドルスクリューで回転数を規定値（約1,000～1,200rpm）に調整
-
-
キャブ同調（バキュームゲージ使用）
最も重要な工程。各気筒の吸入負圧を揃えることで、振動低減・始動性向上・アクセルレスポンス改善につながります。
まとめ
Z750-D（Z750FX）のキャブレターは精密部品の集合体であり、ゴム部品やガスケットは消耗品と考えて交換するのが鉄則です。
さらに、同調調整をしっかり行うことで、旧車特有のドコドコ感を保ちながらもスムーズな吹け上がりを楽しむことができます。
